Baugruppenfertigung für Prototypen und Kleinserien aus Metall und Kunststoff
Die Baugruppenfertigung vereint verschiedene Fertigungs- und Montageschritte zu einer funktionsfähigen Einheit. Statt zahlreiche Einzelkomponenten von unterschiedlichen Lieferanten zu beziehen, erhalten Sie bei all-forming eine montagefertige Lösung aus einer Hand.
Von der Einzelteilfertigung über die mechanische Bearbeitung bis zur Endmontage koordinieren wir sämtliche Prozessschritte zentral. Das reduziert Schnittstellen, vereinfacht die Beschaffung und verkürzt Projektlaufzeiten.
Besonders im Prototypenbau und in der Kleinserienfertigung profitieren Unternehmen von einer zentralen Fertigungssteuerung und einer hohen Flexibilität bei technischen Änderungen.
Leistungsbereiche: Blechbaugruppen, Schweißbaugruppen, Hybridbaugruppen und Spritzgussbaugruppen
Zusatzleistungen: Lasergravur, DMC-Codes, Seriennummern, Bauteilkennzeichnung und Rückverfolgbarkeit
Ihr Partner für Baugruppenfertigung und Komplettmontage
all-forming verbindet verschiedene Fertigungstechnologien zu wirtschaftlichen und technisch ausgereiften Komplettlösungen.
Durch die Kombination von Laserschneiden, Blechbearbeitung, CNC-Bearbeitung, Schweißen, Umformen und Montage entstehen fertige Baugruppen mit kurzen Lieferzeiten und hoher Qualität.
Ihre Vorteile:
- Alles aus einer Hand
vom Einzelteil bis zur vollständigen Baugruppe - Weniger Schnittstellen
geringerer Koordinations- und Abstimmungsaufwand - Höhere Prozesssicherheit
ein zentraler Ansprechpartner für das gesamte Projekt - Flexible Anpassungen
schnelle Umsetzung von Änderungen während der Projektphase - Hohe Fertigungstiefe
zahlreiche Fertigungsschritte im eigenen Haus - Eigener Werkzeugbau
- Persönliche Betreuung
von der Anfrage bis zur fertigen Komponente
Namhafte Industrieunternehmen vertrauen auf unsere Baugruppen
Ausgewählte Projekte & Baugruppen
Unsere Projekte zeigen die Vielseitigkeit der Baugruppenfertigung. Von präzisen Blechbaugruppen über komplexe Spritzgussbaugruppen bis hin zu Schweißbaugruppen fertigen wir Baugruppen für unterschiedlichste industrielle Anwendungen.
- Termingerechte Umsetzung
- Alles aus einer Hand
- Flexible Stückzahlen
-

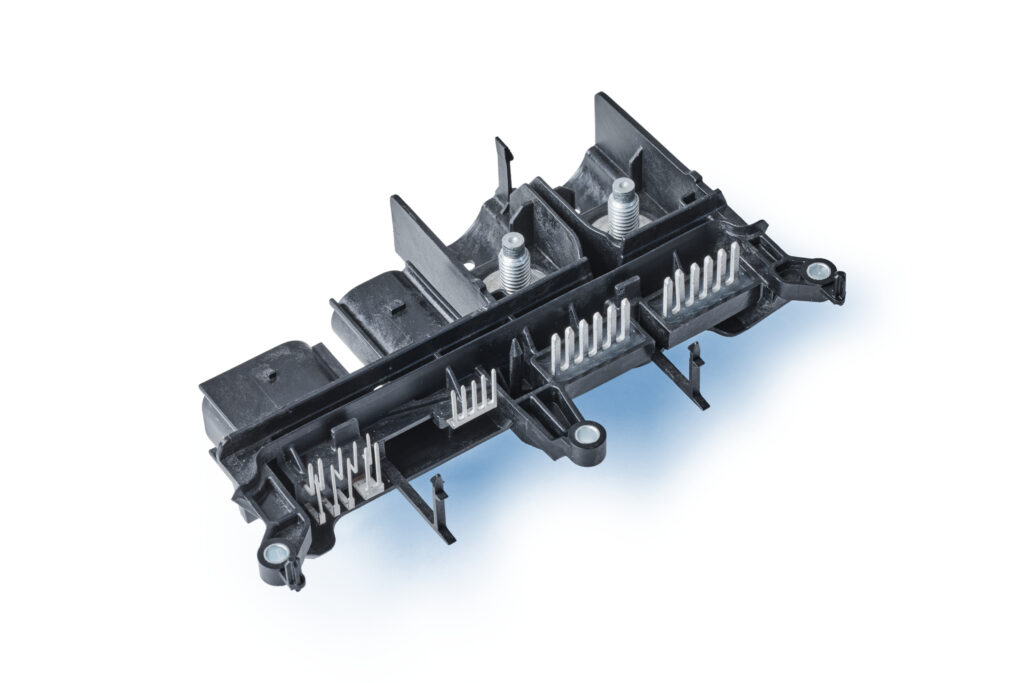

Steckverbinder im Spritzguss hergestellt
Steckverbinder mit eingelegten Steckkontakten, Stanzgittern, Buchsen und Gewindebolzen, die im Spritzguss durch Inserttechnik sicher fixiert werden. Ideal für Leistungselektronik, E-Mobility und industrielle Anwendungen mit hoher Kontaktzuverlässigkeit und präziser elektrischer Verbindung.
-

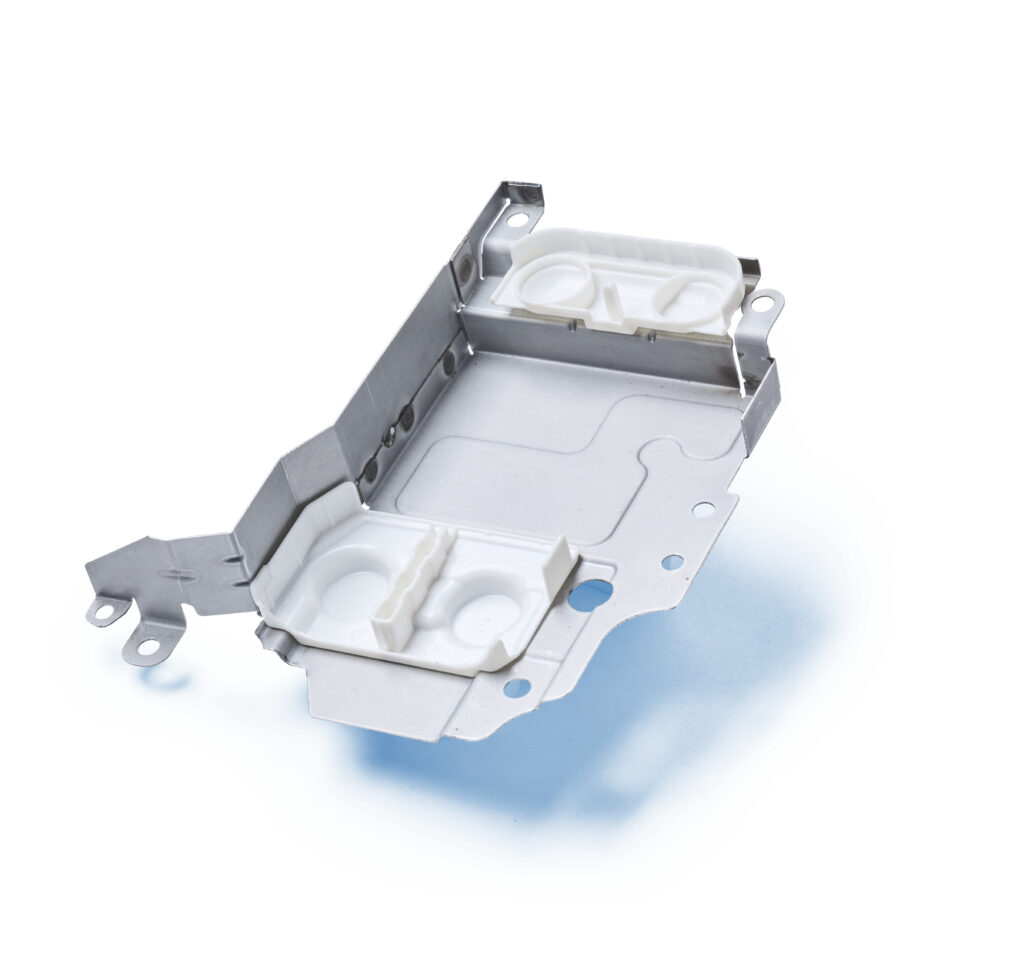

Hybridbaugruppe (Metall & Kunststoff)
Funktionale Baugruppe aus Metall- und Kunststoffkomponenten – kombiniert Blechbearbeitung, Wiederstandsschweißen und Spritzguss für komplexe technische Anwendungen.
-

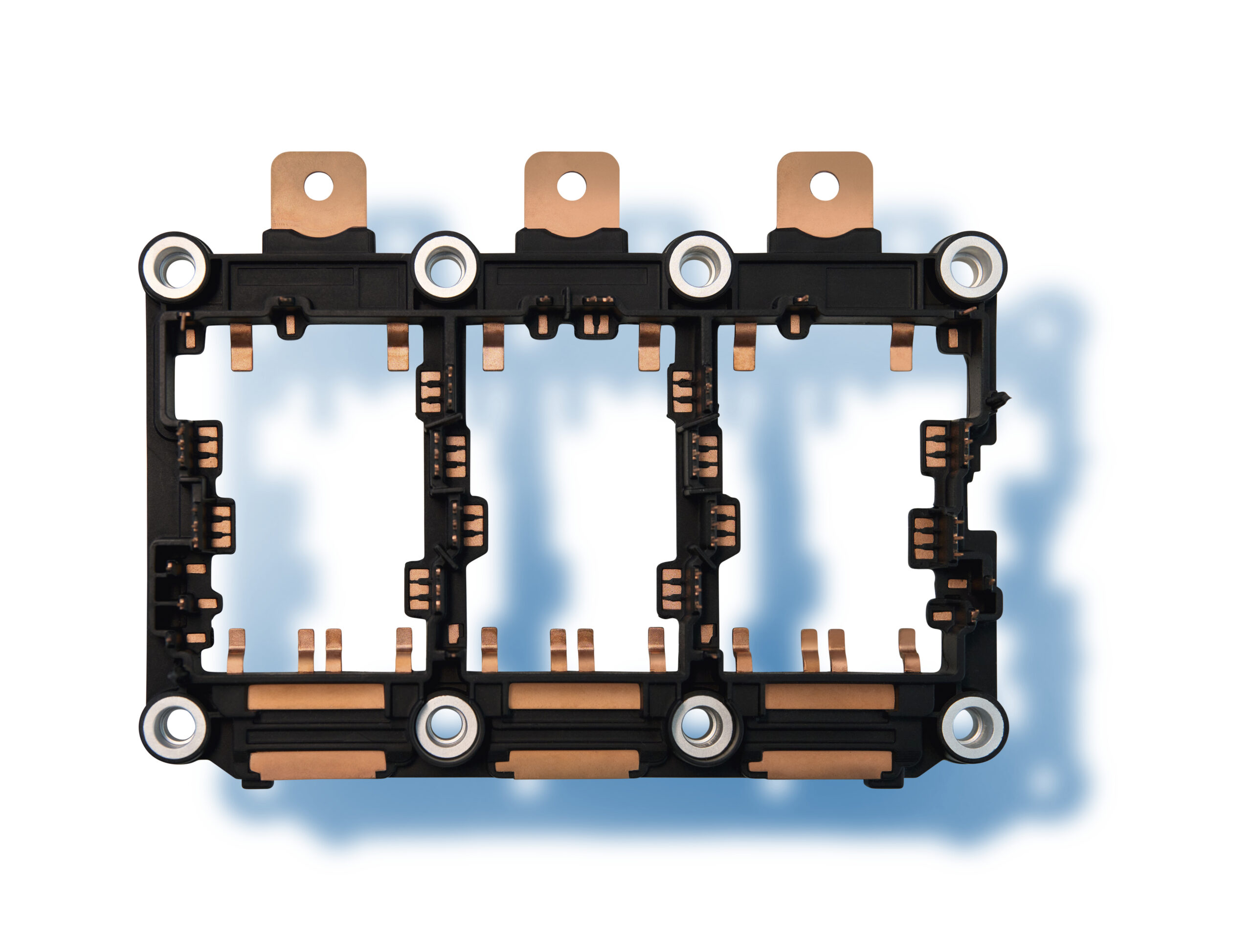

Modulrahmen im Vakuumguss hergestellt
Modulrahmen im Vakuumguss mit 50 Pressfit-Pins, mehreren Stromschienen und Buchsen hergestellt. Die freien Bereiche sind für die spätere Bestückung mit Leiterplatten beim Kunden ausgelegt – ideal für Leistungselektronik, Steuergeräte und hybride Elektronikmodule.
-

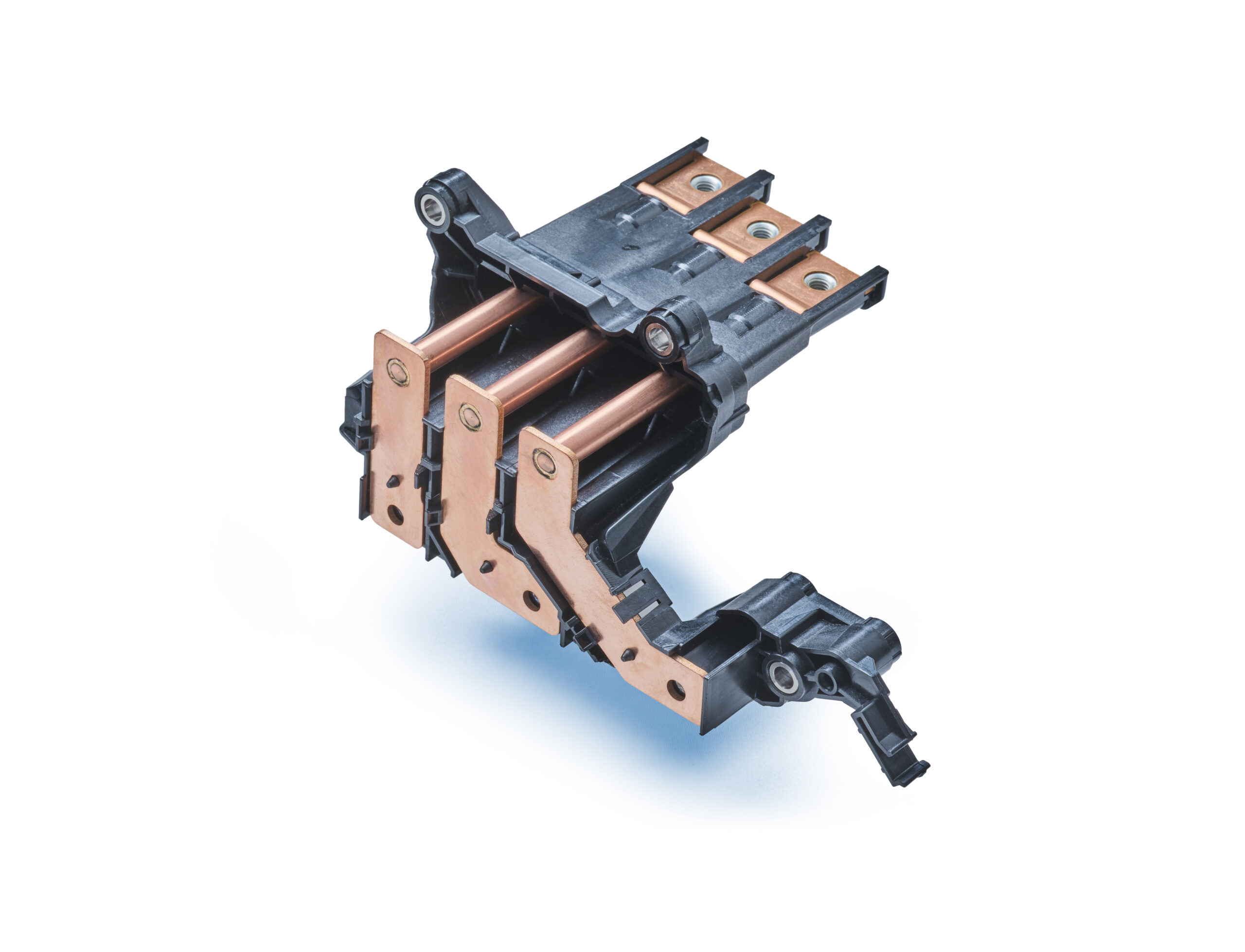

Verpotteter Stromschienenhalter
Stromschienenhalter im Spritzgussverfahren, kombiniert mit mehrteilig gefertigten Stromschienen, die mittels Laserschweißen dauerhaft verbunden werden. Das Bauteil wird anschließend durch Verguss (Potting) mittels Spritzguss vollständig versiegelt. Ideal für Leistungselektronik, E-Mobility und anspruchsvolle Industrieanwendungen mit hoher elektrischer Sicherheit und Schutz gegen Umwelteinflüsse.
-

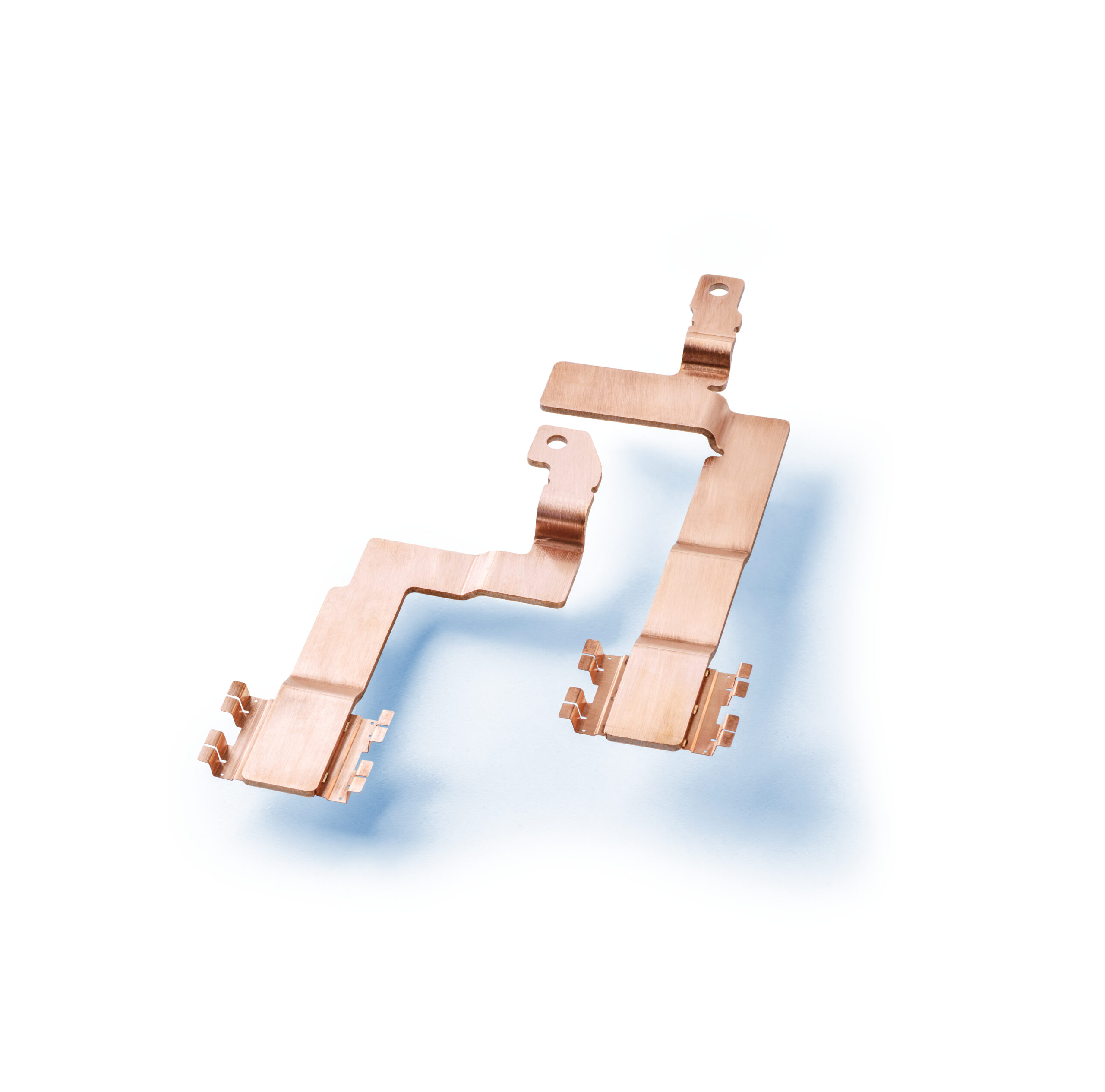

Lasergeschweißte Stromschienenbaugruppe
Stromschiene / Busbar aus 3mm Kupfer gefertigt, ergänzt durch eine 0,3 mm dünne Busbar mittels Laserschweißen. Ideal für Leistungselektronik, Batterieanwendungen und elektrische Verbindungen mit optimaler Stromleitfähigkeit und präziser Kontaktzone.
-
Heißverprägte Spritzgussbaugruppe
Komplexe Spritzgussbaugruppe mit mehreren Stromschienen, die durch Heißverprägen am Kunststoff fixiert wurden. Ideal für Leistungselektronik, E-Mobility und industrielle Anwendungen mit sicherer elektrischer Kontaktierung und hoher Prozessstabilität.
-

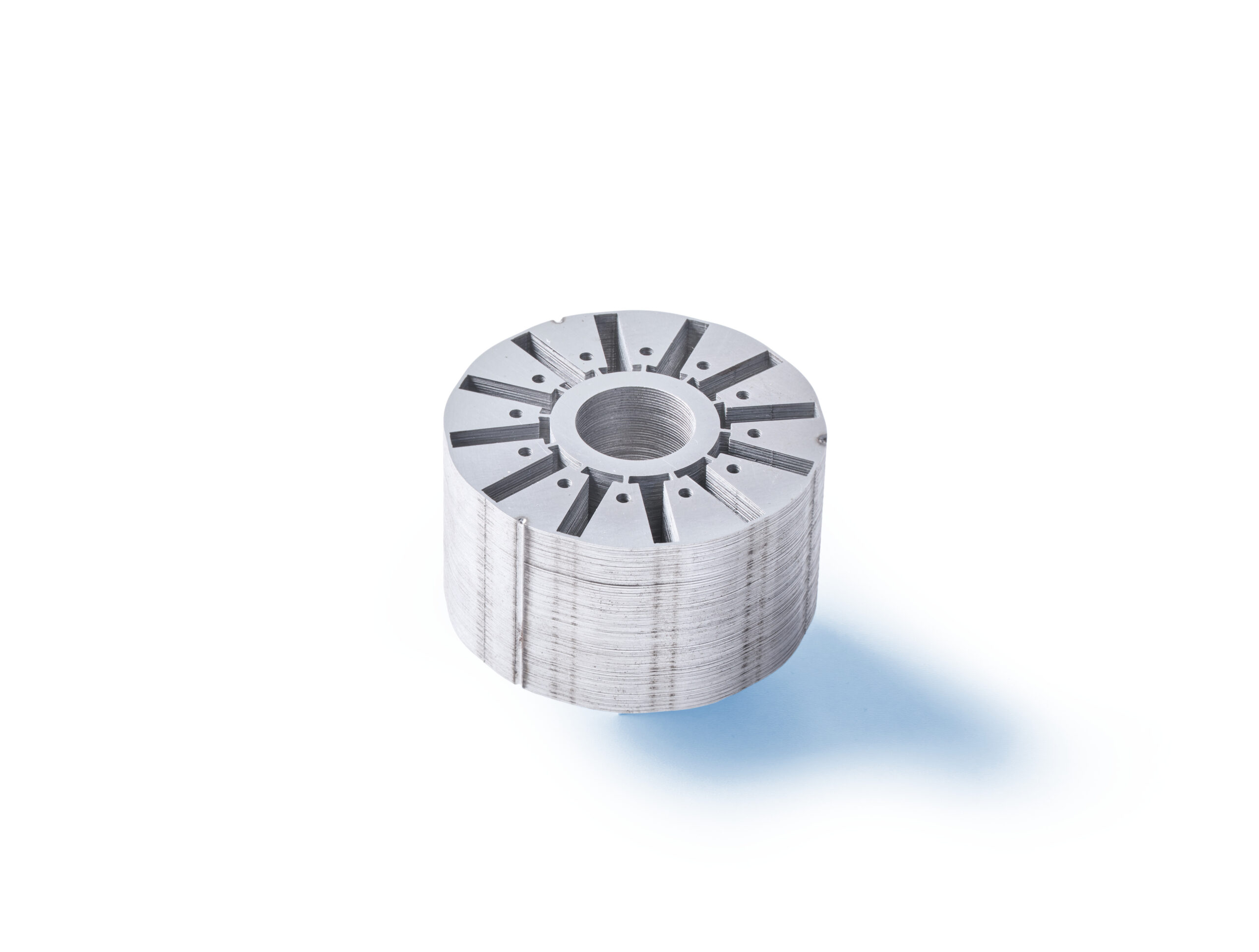

Lasergeschweißtes Rotor-/Statorpaket
Präzise gefertigtes Rotor- /Statorpaket aus gestapelten Einzellamellen aus Elektroblech, dauerhaft verbunden durch Laserschweißen. Ideal für Elektromotoren, E-Mobility und Antriebstechnik mit hoher Maßhaltigkeit, geringer Verlustleistung und stabiler Paketierung.
-

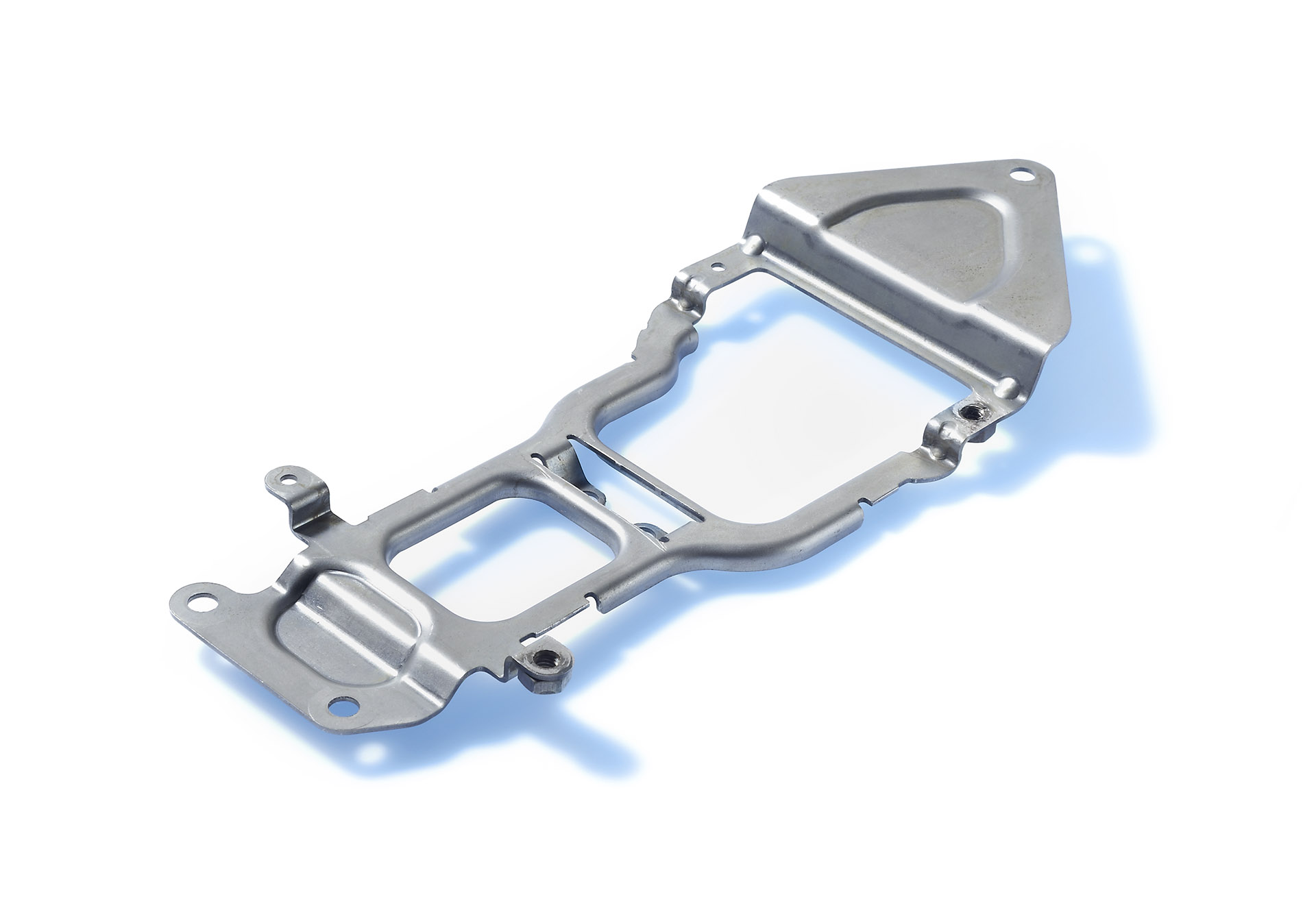

Blechhalter mit Schweißmuttern
Präziser Blechhalter gefertigt durch Laserschneiden, Kanten und Umformen mit Schweißmuttern zur montage – ideal für Elektronikgehäuse, Abdeckungen und technische Komponenten.
Weitere Fertigungsverfahren bei all-forming – alles aus einer Hand
Neben der Baugruppenfertigung bietet all-forming ein umfassendes Spektrum an Blechbearbeitung, Laserschneiden 2D/3D und CNC-Fertigung.
Häufige Fragen zur Baugruppenfertigung bei all-forming (FAQ)
Was versteht man unter Baugruppenfertigung?
Die Baugruppenfertigung ist die Herstellung und Montage mehrerer Einzelteile zu einer funktionsfähigen Einheit. Dabei werden metallische, mechanische und kunststoffbasierte Komponenten zu einer funktionsfähigen Baugruppe kombiniert.
Welche Vorteile bietet die Komplettfertigung bei Baugruppen?
Die Komplettfertigung reduziert Schnittstellen zwischen Lieferanten und senkt die Fehlerquote. Sie ermöglicht kürzere Entwicklungszeiten, höhere Prozesssicherheit und bessere Kostenkontrolle durch eine durchgängige Fertigung aus einer Hand.
Welche Baugruppen fertigt all-forming?
all-forming fertigt Schweißbaugruppen, Spritzgussbaugruppen, Blechbaugruppen sowie hybride Baugruppen aus Metall und Kunststoff. Diese werden individuell für Industrie, E-Mobility, Maschinenbau und Medizintechnik umgesetzt.
Welche Schweißverfahren werden bei Baugruppen eingesetzt?
Je nach Anwendung werden Laserschweißen (Hauptverfahren), MIG-, MAG- und WIG-Schweißen eingesetzt. Laserschweißen wird bevorzugt für präzise, verzugsarme und optisch hochwertige Schweißbaugruppen verwendet.
Welche Einlegeteile können im Spritzguss integriert werden?
Im Spritzguss können Stromschienen (Busbars), Steckkontakte, Stanzgitter, Pressfit-Pins, Buchsen und Bolzen integriert werden. Diese werden dauerhaft im Kunststoff fixiert (Insert-Molding) und bilden funktionale Baugruppen.
Was ist die Einpresstechnik bei Blechbaugruppen?
Die Einpresstechnik ist ein Verfahren, bei dem Bolzen, Muttern oder Gewindeeinsätze mechanisch in Blechteile eingepresst werden. Dadurch entstehen stabile, belastbare und montagefertige Verbindungen ohne zusätzliche Verschraubung.
Können Baugruppen gekennzeichnet werden?
Ja, Baugruppen können per Lasergravur dauerhaft markiert werden. Möglich sind Logos, Teilenummern, Seriennummern, QR-Codes oder DMC-Codes zur Rückverfolgbarkeit und industriellen Kennzeichnung.
Wie schnell sind die Lieferzeiten für Baugruppen?
Die Lieferzeit hängt von Komplexität und Umfang ab. Durch automatisierte Prozesse und Inhouse-Fertigung sind Lieferzeiten von wenigen Wochen möglich, inklusive Serienabrufen und wiederkehrender Fertigung.
Wie können Teile bei all-forming bestellt werden bzw. wie läuft der Prozess ab?
Der Bestellprozess bei all-forming ist einfach und effizient – und von Anfang an persönlich betreut:
- Sie senden uns Ihre CAD-Daten (z. B. STEP, DXF) oder eine technische Zeichnung mit allen spezifischen Anforderungen (Material, Beschichtung, Stückzahl).
- Innerhalb kürzester Zeit erhalten Sie ein unverbindliches Angebot von Ihrem persönlichen Ansprechpartner.
- Nach Ihrer Beauftragung erhalten Sie eine Auftragsbestätigung mit allen relevanten Details.
- Ab diesem Zeitpunkt übernimmt all-forming den gesamten Fertigungsprozess – von der Planung bis zur termingerechten Lieferung.
